C5A Coring Rig

El nuevo C5 de FORWARD, que llamamos C5A, es una plataforma compacta montada sobre orugas con todas las funciones fáciles de usar que buscan los perforadores y todas al alcance de su mano. Las plataformas se construyen bajo estrictos protocolos de control de calidad y se prueban rigurosamente antes del envío.



El C5A se ha construido pensando en la fiabilidad y se ensambla utilizando solo los mejores componentes del primer mundo, como bombas Sauer Danfoss y válvulas PVG, motores hidráulicos Danfoss y Eaton, mangueras Manuli y motores Cummins.



El C5A es extremadamente compacto pero tiene capacidades de profundidad que solo se encuentran en plataformas mucho más grandes. Y, se conduce directamente a un contenedor de envío, lo que lo hace extremadamente económico para enviar a cualquier parte del mundo.



Con la seguridad en mente, el C5A tiene todas las características que esperarías en una plataforma moderna, como protectores de seguridad y botones de parada de emergencia en todas las esquinas de la plataforma, extintores y supresión de incendios automática opcional con Co2.


CARACTERÍSTICAS Y BENEFICIOS

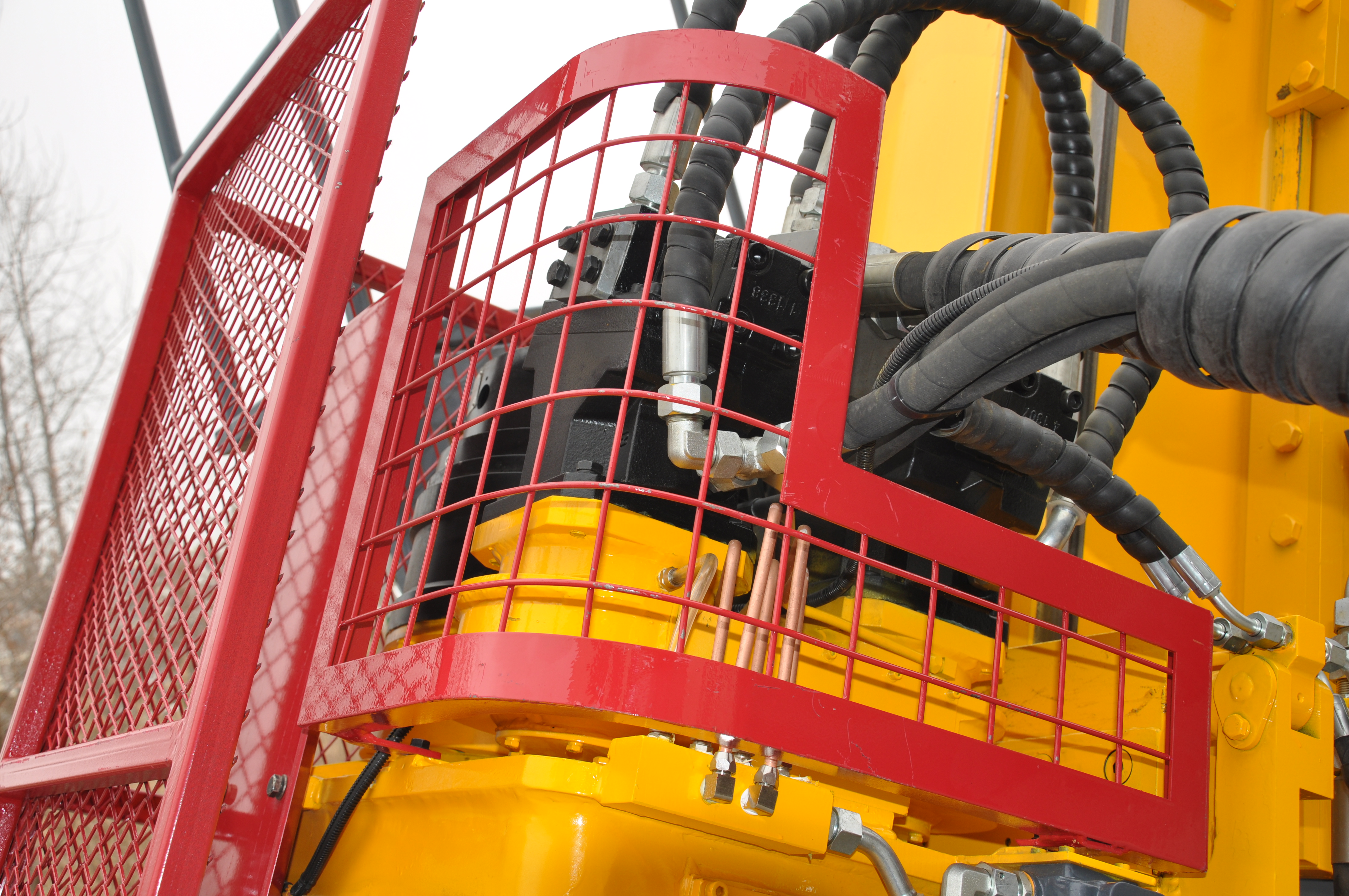

The 2 Speed Rotation Head can accept all sizes of coring rods up to PQ
Patented chuck jaws and hydraulic opening/spring close function insures a fail-safe operation.
The Rotation Head is connected direct to the hydraulic feed cylinder which simplifies the whole mast design and minimizes maintenance.
The Rotation Head also slides off to the side and opens the whole mast up to run casing or pull tubes etc.

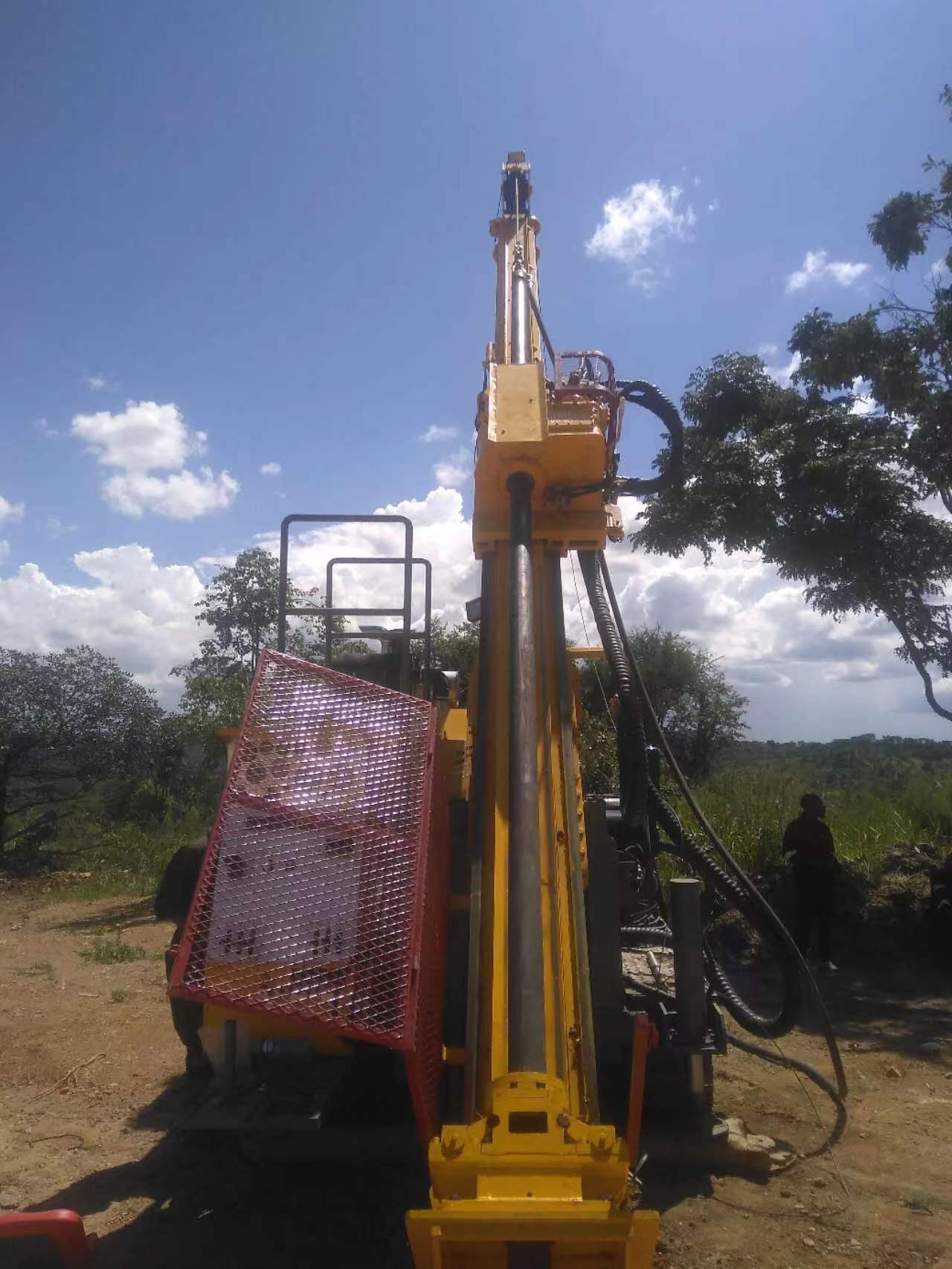

The Rigid design of the mast provides superior performance and reliability even under the toughest geological conditions.
The Mast raise cylinders are equipped with balancing valves to increase safety.
The folding mast allows the rig to be transported on short trailers or in a shipping container.

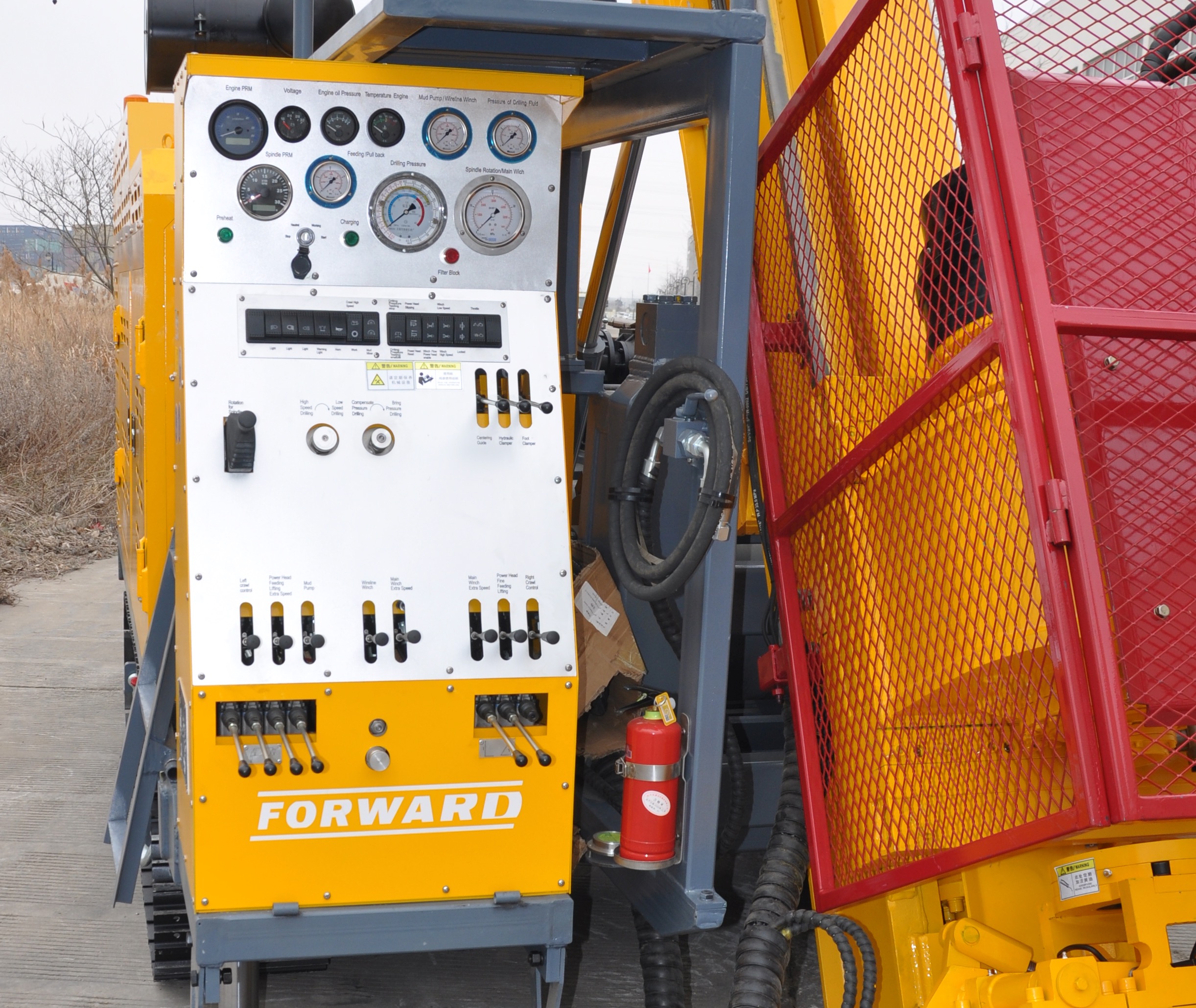

Both the Rotation and Fine Feed controls are fitted with friction dampeners with positive and easy to find neutral positions.
The steel hood provides adequate protection from the elements yet opens up for ease of maintenance.
All the hydraulic pumps are genuine Variable Displacement, Pressure Compensated, Load Sensed Sauer Danfoss Piston pumps.

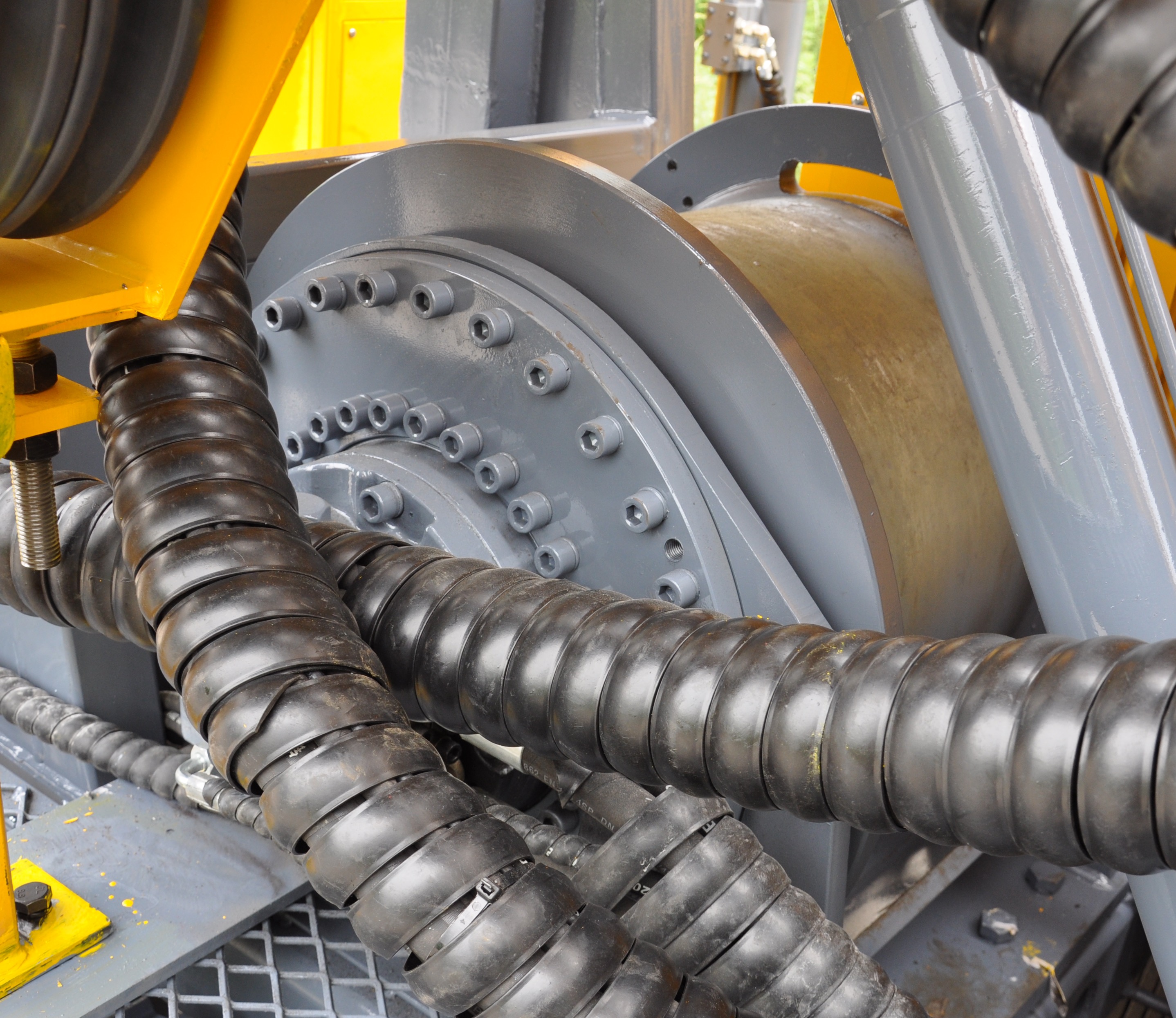

The Haul Winch is securely mounted central to the rig chassis.
The Wireline Winch has auto spooling and 1500 meters capacity.

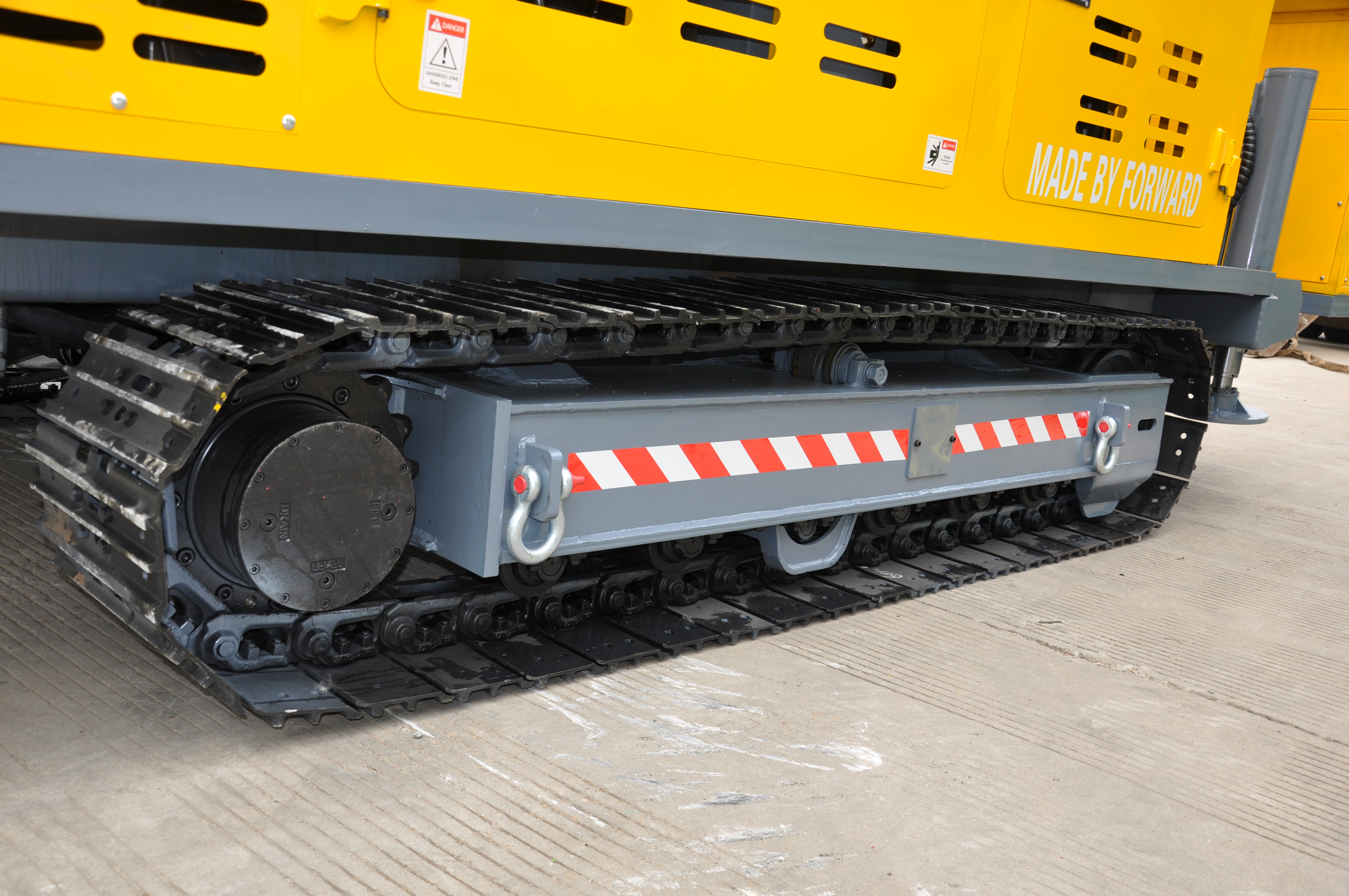

The Crawler chassis is manufactured in house and has quality Korean sourced hydraulic drive motors.
Especificaciones
Detalles
Drill Capacity
Diesel Engine
Torque and RPM Ratings
Rotation Unit
Mechanical Transmission
Hydraulic Chuck
Routation Unit Lubrication
Rotation Feed Stroke
Feed Pull
Feed Trust
Drilling Angle
Hook load for Main Line Hosit
Hook Load for Line Hoist
Fuel Tank Capacity
Fluid Circulation Pump
Weight
Dimension in Transport
Datos
BQ -- 1500 mts; NQ -- 1300 mts; HQ -- 1000 mts
Cummins 6CTA8.3-C215, 158 Kw
4650 Nm, 2 shifts, 0 - 1200 RPM
2 sets Danfoss motor drived, Stand PQ - Hollow Spindle
Funk 2 Speed
Disc spring closed, hydraulic open, Axial holding capacity 55 klbf.
Focrce fed to the bearing and oil bath for gears
3 500 mm
220 000 N
110 000 N
30º off horizontal to 90º vertical down
120 KN
15 KN
200 L
250 LPM@1450 psi
13 200 kgs
5990 x 2 250 x 2 450 mm

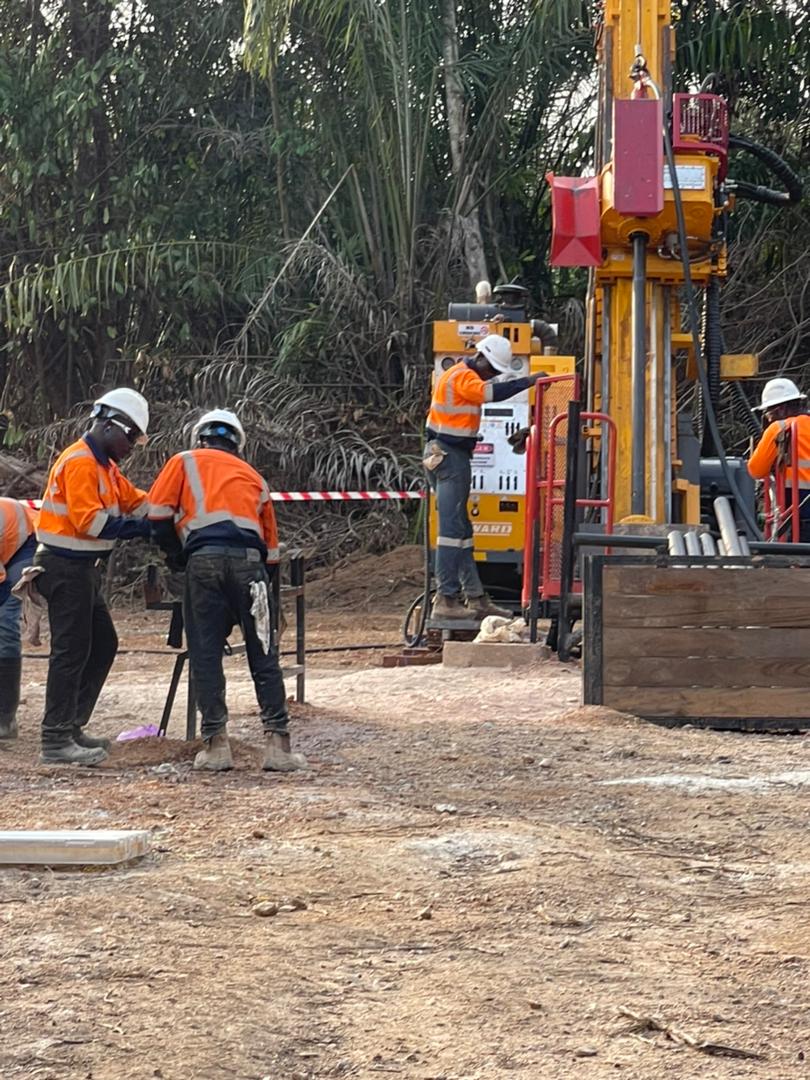

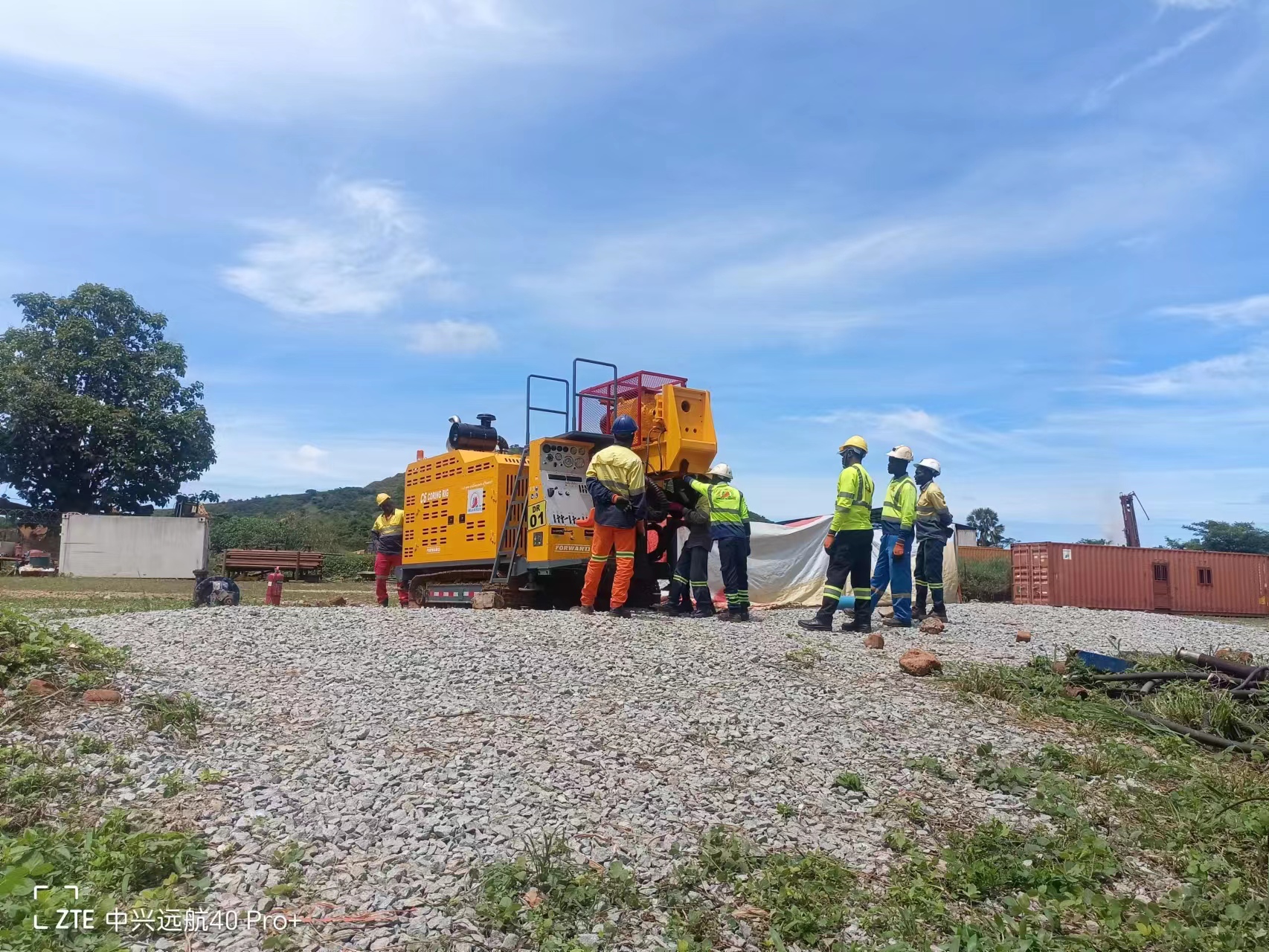

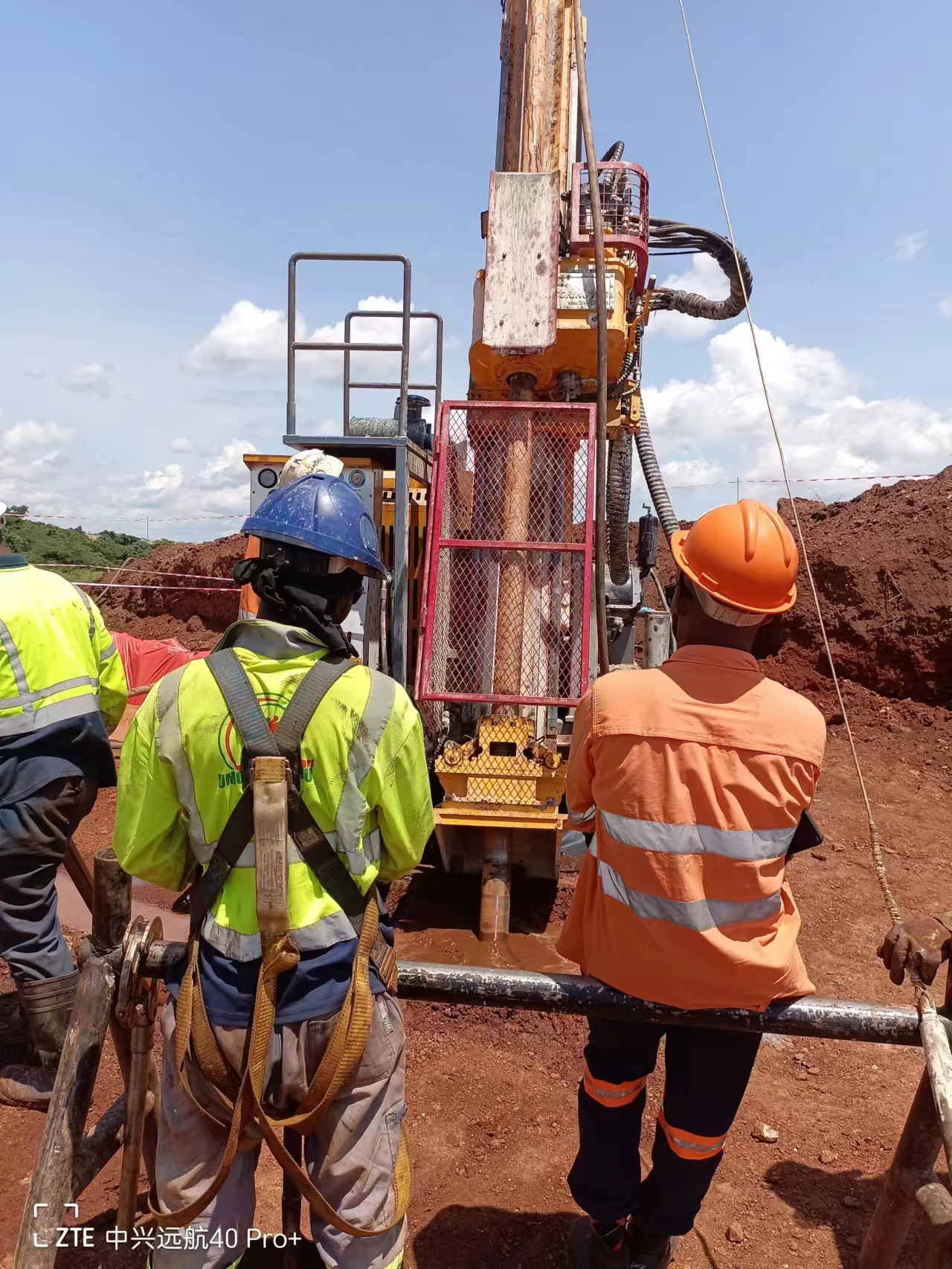

Caso de Proyecto
Comentarios de Clientes
Preguntas Frecuentes
¿Qué tipos de equipos de perforación fabrica FORWARD?

FORWARD se especializa en el diseño y la fabricación de equipos de perforación para extracción de testigos y para pozos de agua. Nuestros productos se utilizan ampliamente en exploración minera, investigación geológica, desarrollo de aguas subterráneas y proyectos de perforación para ingeniería civil. Ofrecemos modelos estándar y soluciones personalizadas para satisfacer las diferentes necesidades de cada proyecto.

¿En qué regiones se utilizan los equipos de perforación de FORWARD?

Los equipos de perforación de FORWARD operan en más de 60 países de Asia, Europa, África, Oriente Medio y América. Nuestros equipos se han utilizado con éxito en diversos entornos, incluyendo desiertos, regiones tropicales, grandes altitudes y condiciones árticas, demostrando una gran adaptabilidad y fiabilidad.

¿Puede FORWARD proporcionar soluciones de perforación personalizadas?

Sí. FORWARD ofrece configuraciones de equipos personalizadas según las necesidades del cliente, incluyendo profundidad de perforación, diámetro del pozo, sistemas de potencia, condiciones ambientales y normativas locales. Nuestro equipo de ingeniería trabaja en estrecha colaboración con los clientes para garantizar que el equipo se adapte perfectamente a sus proyectos específicos.

¿Cómo garantiza FORWARD la calidad y fiabilidad de sus productos?

FORWARD aplica un estricto control de calidad en todas las etapas de diseño, fabricación y pruebas. Los componentes clave provienen de proveedores reconocidos internacionalmente, y cada equipo de perforación se somete a pruebas exhaustivas en fábrica antes de la entrega para garantizar un rendimiento estable, seguridad y una larga vida útil.

¿Qué servicios posventa ofrece FORWARD?

FORWARD ofrece soporte posventa a nivel mundial, incluyendo capacitación técnica, suministro de repuestos, resolución de problemas a distancia y servicio in situ cuando sea necesario. Nuestro equipo de servicio se compromete a ofrecer tiempos de respuesta rápidos para minimizar el tiempo de inactividad y garantizar la continuidad de las operaciones.

¿Cómo pueden los clientes obtener información técnica o una cotización?

Los clientes pueden contactar con FORWARD a través de nuestra página web, correo electrónico o distribuidores autorizados para solicitar especificaciones técnicas, asesoramiento para proyectos o cotizaciones. Nuestros equipos de ventas y técnicos responderán con prontitud, ofreciendo soporte profesional e información detallada.
